Cách lắp đặt Clean Booth nhanh chóng trong 48 giờ

Lý do cần triển khai Clean Booth nhanh chóng

Triển khai hệ thống Clean Booth trong thời gian ngắn không chỉ giúp doanh nghiệp tiết kiệm thời gian, chi phí mà còn đảm bảo tiến độ sản xuất - đặc biệt trong các ngành yêu cầu môi trường kiểm soát như dược phẩm, điện tử, thực phẩm. Dưới đây là 3 tình huống phổ biến mà việc lắp đặt Clean Booth nhanh chóng mang lại lợi thế rõ rệt:

Tăng tốc độ nghiệm thu phòng sạch tạm thời hoặc khu sản xuất mở rộng

Khi doanh nghiệp cần mở rộng khu vực sản xuất hoặc xây dựng khu test nhanh để nghiệm thu thiết bị, quy trình, việc chờ xây dựng một phòng sạch cố định có thể mất vài tuần đến vài tháng. Trong trường hợp này, Clean Booth là giải pháp lý tưởng vì:

• Có thể lắp đặt ngay trên mặt sàn nhà xưởng hiện hữu
• Không cần thay đổi kết cấu nhà xưởng
• Dễ dàng đáp ứng các yêu cầu tạm thời về cấp độ sạch

Việc có một không gian sạch được nghiệm thu nhanh giúp doanh nghiệp rút ngắn thời gian đưa sản phẩm ra thị trường.

Giải pháp thay thế tạm thời khi phòng sạch cố định đang bảo trì

Các phòng sạch truyền thống sau một thời gian hoạt động cần được bảo trì hệ thống HVAC, FFU, lọc khí, chống nhiễm chéo… Trong thời gian bảo trì, nếu không có phương án thay thế, hoạt động sản xuất sẽ bị đình trệ.

Clean Booth có thể được triển khai như một phòng sạch “di động”, cho phép:

• Duy trì quy trình sản xuất không gián đoạn
• Giảm rủi ro chậm tiến độ giao hàng
• Không ảnh hưởng đến hoạt động của dây chuyền chính

Đáp ứng kịp thời yêu cầu sản xuất đột xuất trong dược phẩm, điện tử, thực phẩm

Các đơn hàng đột xuất, đơn hàng gia công theo mùa hoặc yêu cầu khách hàng kiểm tra điều kiện sản xuất gấp… thường yêu cầu setup môi trường sạch trong thời gian rất ngắn.

Clean Booth giúp doanh nghiệp:

• Kịp thời xử lý các yêu cầu phát sinh mà không cần đầu tư xây dựng lớn
• Linh hoạt về vị trí lắp đặt và kích thước
• Dễ mở rộng hoặc tháo dỡ sau khi hoàn thành nhiệm vụ

Xem thêm: Bảng giá mới nhất của Clean booth dùng trong nhà máy thực phẩm

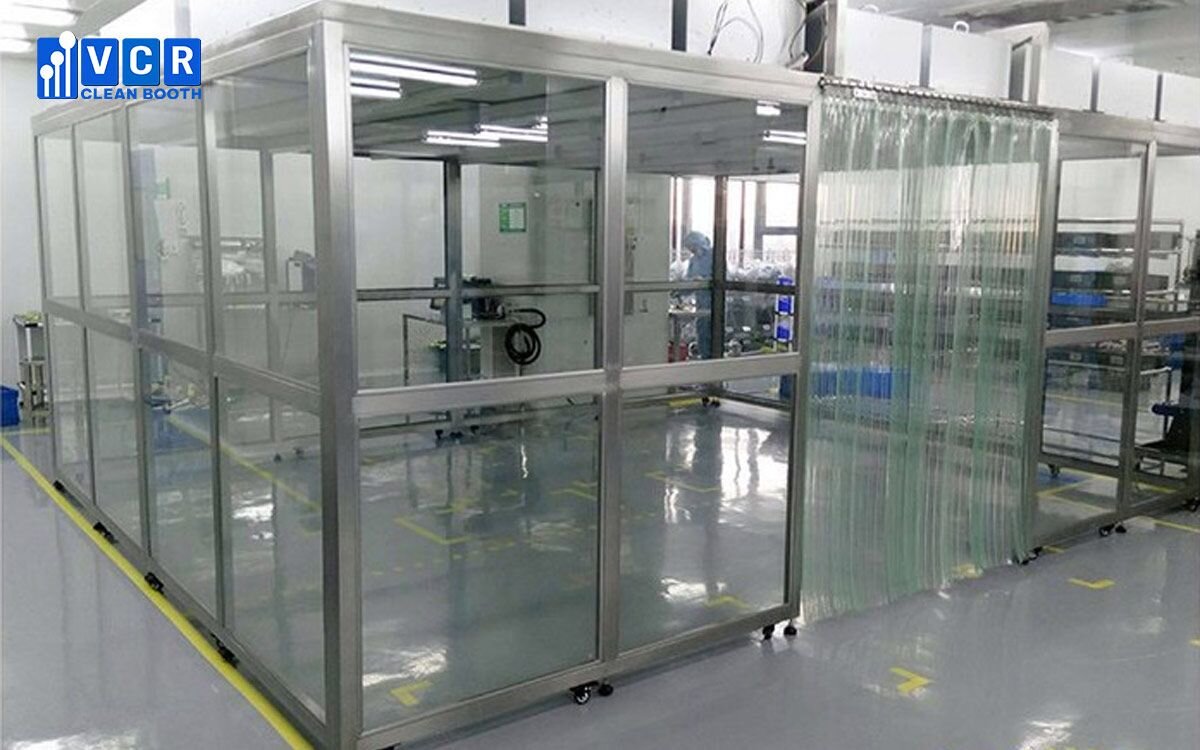

Những yếu tố giúp lắp đặt Clean Booth trong vòng 48 giờ

Chọn đúng loại Clean Booth có sẵn module

Clean Booth dạng khung nhôm định hình
Việc lựa chọn khung nhôm định hình giúp đẩy nhanh tiến độ lắp đặt vì cấu kiện đã được chuẩn hóa, có thể cắt sẵn theo kích thước yêu cầu tại xưởng. Nhôm định hình cũng dễ dàng liên kết với các phụ kiện như FFU, đèn LED, rèm mềm nhựa PVC. Hơn nữa, vật liệu này nhẹ, dễ vận chuyển và không cần thiết bị nâng chuyên dụng.

Loại tích hợp sẵn HEPA box và FFU
Các dòng Clean Booth hiện đại thường tích hợp sẵn hộp lọc HEPA cùng quạt FFU theo mô-đun, giúp rút ngắn thời gian lắp và đấu nối điện tại hiện trường. Chỉ cần cố định đúng vị trí và kết nối dây nguồn theo sơ đồ có sẵn là hệ thống đã sẵn sàng vận hành.

Sử dụng thiết kế module hóa, lắp ghép nhanh

Các bộ phận sản xuất sẵn tại xưởng: panel, khung, đèn, FFU
Thay vì cắt, khoan và chế tạo tại công trình, các bộ phận chính được gia công hoàn thiện trước tại xưởng theo bản vẽ duyệt. Điều này giúp giảm thiểu phát sinh, đồng thời đảm bảo chất lượng đồng bộ trong từng module.

Hệ thống điện đấu nối đơn giản theo sơ đồ
Hệ thống điện được thiết kế dạng plug-and-play hoặc đấu nối nhanh qua terminal block, đi kèm sơ đồ kỹ thuật rõ ràng. Thợ điện chỉ cần thao tác theo hướng dẫn là có thể hoàn thành đấu nối trong thời gian ngắn mà vẫn đảm bảo an toàn.

Đội ngũ kỹ thuật có kinh nghiệm

Tối ưu hóa thứ tự thi công: từ sàn → khung → thiết bị → điện
Thứ tự thi công hợp lý sẽ giúp tránh chồng chéo công việc, giảm thời gian di chuyển và điều phối nhân lực. Ví dụ, khi hoàn thiện khung trước sẽ tạo điều kiện cho việc gắn thiết bị và đấu điện dễ dàng hơn.

Có thể lắp ca đêm nếu cần
Trong các dự án yêu cầu gấp, đội ngũ kỹ thuật có thể tổ chức làm việc theo ca, bao gồm ca đêm để đảm bảo tiến độ 48 giờ. Điều này đặc biệt phù hợp với các nhà máy sản xuất liên tục cần lắp phòng sạch tạm thời mà không làm gián đoạn hoạt động.

Điều kiện mặt bằng sẵn sàng

Sàn nhà phẳng, có ổ cắm điện công nghiệp
Một mặt bằng thi công lý tưởng là sàn phẳng, sạch sẽ, có ổ cắm điện 220V hoặc 380V (tùy hệ thống FFU). Điều này giúp triển khai nhanh mà không phải xử lý thêm phần nền hay điện đầu vào.

Có bản vẽ layout được duyệt trước
Layout chi tiết được duyệt trước sẽ giúp đội lắp đặt không phải đo đạc lại hay chờ xác nhận tại hiện trường. Mỗi thiết bị, mỗi điểm đấu nối được xác định rõ giúp quá trình thi công trơn tru và chính xác.

Xem thêm: Clean Booth hay phòng sạch cố định: Giải pháp nào linh hoạt hơn?

Quy trình 6 bước lắp đặt Clean Booth trong 48 giờ

Để đảm bảo quá trình lắp đặt Clean Booth diễn ra trơn tru và đúng tiến độ trong vòng 48 giờ, việc tuân thủ quy trình thi công khoa học là yếu tố then chốt. Dưới đây là 6 bước triển khai thực tế được áp dụng bởi đội ngũ kỹ thuật của VCR:

Bước 1: Khảo sát & xác nhận layout cuối (2 giờ)

• Kỹ thuật viên đến trực tiếp nhà máy để đối chiếu kích thước, điều kiện mặt bằng và các vị trí đấu nối điện.
• Xác nhận lần cuối bản vẽ bố trí thiết bị, vị trí FFU, HEPA, đèn LED, rèm mềm, ổ điện.
• Đánh dấu các điểm cố định trên mặt bằng để chuẩn bị lắp đặt khung.

Bước 2: Tập kết thiết bị, kiểm tra vật tư (3 giờ)

• Vận chuyển tất cả vật tư đã chuẩn bị trước: khung nhôm, FFU, lọc HEPA, đèn, rèm, tủ điện…
• Kiểm tra từng thiết bị theo danh mục: đúng số lượng, không trầy xước, hoạt động tốt.
• Chuẩn bị sẵn dụng cụ thi công: máy bắn vít, thang, xe nâng nhỏ nếu cần.

Bước 3: Lắp khung chính (10 giờ)

• Bắt đầu dựng khung nhôm định hình theo kích thước đã khảo sát.
• Sử dụng các mối nối nhanh (joint connector) để rút ngắn thời gian bắt vít.
• Đảm bảo khung chắc chắn, cân đối và phù hợp với mặt bằng lắp đặt thực tế.

Bước 4: Gắn thiết bị: đèn, FFU, HEPA, rèm (15 giờ)

• Gắn FFU lên khung trần theo layout, kết nối HEPA box vào FFU nếu có yêu cầu.
• Gắn đèn LED chuyên dụng cho phòng sạch (low glare, ít phát nhiệt).
• Treo rèm mềm PVC xung quanh khu vực Clean Booth, đảm bảo kín khí và dễ thao tác.

Bước 5: Đấu điện, kiểm tra hoạt động (10 giờ)

• Đi dây điện âm khung, kết nối tới tủ điều khiển trung tâm.
• Kiểm tra từng FFU và đèn: đảm bảo hoạt động ổn định, không rung lắc, không phát tiếng ồn lớn.
• Test sơ bộ tốc độ gió tại miệng xả FFU để đảm bảo hiệu quả lọc.

Bước 6: Vệ sinh, nghiệm thu, bàn giao (8 giờ)

• Dùng khăn sạch lau toàn bộ bề mặt bên trong và bên ngoài Clean Booth.
• Vận hành toàn bộ hệ thống trong 30 phút để kiểm tra liên tục.
• Lập biên bản nghiệm thu, hướng dẫn sử dụng sơ bộ và bàn giao cho khách hàng.

Xem thêm: Checklist kiểm định Clean Booth trước khi đưa vào sản xuất

Gợi ý mẫu Clean Booth dễ lắp trong 48 giờ

Việc chọn đúng mẫu Clean Booth phù hợp không chỉ giúp rút ngắn thời gian lắp đặt mà còn đảm bảo vận hành hiệu quả ngay từ ngày đầu. Dưới đây là 3 mẫu Clean Booth được thiết kế chuyên biệt theo từng ngành và đã được kiểm chứng khả năng thi công trong vòng 48 giờ:

1. Mẫu Clean Booth 3x4m cho phòng test tạm thời - Ngành Dược

• Kích thước: 3m x 4m x 2.5m (DxRxC)
• Ứng dụng: Phù hợp sử dụng làm khu vực test vi sinh, kiểm nghiệm tạm thời hoặc khu thao tác nhỏ.
• Cấp độ sạch: ISO Class 7 hoặc ISO Class 6 tùy theo số lượng FFU
• Cấu hình tiêu chuẩn:
• Khung nhôm định hình lắp ghép
• 2 bộ FFU kèm HEPA H14
• Rèm mềm PVC 4 mặt
• Đèn LED chiếu sáng 600x600mm
• Tủ điện tích hợp công tắc, aptomat

Thời gian lắp đặt thực tế: ~10 giờ (với đội 3 kỹ thuật)

2. Clean Booth 2x3m áp dụng cho khu pha chế - Ngành Mỹ phẩm

• Kích thước: 2m x 3m x 2.3m
• Ứng dụng: Dành cho khu vực pha chế, đóng gói bán thành phẩm hoặc các công đoạn dễ phát sinh bụi.
• Cấp độ sạch: ISO Class 8 - duy trì vùng làm việc ổn định
• Cấu hình tiêu chuẩn:
• Khung inox 304 chắc chắn
• 1 FFU công suất cao 1175x575mm
• Rèm nhựa màu trắng sữa giúp hạn chế tia UV
• Quạt hút lọc sơ cấp G4 hỗ trợ đối lưu không khí
• Ổ cắm điện công nghiệp 220V tích hợp

Ưu điểm: Gọn nhẹ, dễ vệ sinh, phù hợp nhà xưởng mỹ phẩm nhỏ hoặc theo GMP nội bộ

3. Mẫu Clean Booth dạng treo trần - Ngành Điện tử SMT

• Kích thước phủ bì: 4m x 2m
• Ứng dụng: Bảo vệ khu vực gắp chip, hàn linh kiện mạch PCB khỏi bụi vi mô
• Cấp độ sạch: ISO Class 5 tại vùng thao tác
• Cấu hình đặc biệt:
• Treo khung nhôm từ trần nhà bằng ty ren

• Tích hợp 2 FFU thổi khí từ trên xuống
• Đèn LED chiếu sáng dạng thả
• Không sử dụng rèm mà tạo vùng sạch bằng áp suất dương

Điểm mạnh: Không chiếm diện tích sàn, phù hợp dây chuyền SMT yêu cầu không gian linh hoạt

Những lưu ý để đảm bảo chất lượng sau lắp đặt

Sau khi hoàn tất lắp đặt Clean Booth trong 48 giờ, việc kiểm tra và nghiệm thu đúng cách là yếu tố quan trọng để đảm bảo hiệu quả vận hành và tuổi thọ của hệ thống. Dưới đây là 3 điểm cần đặc biệt lưu ý:

Đo lại tốc độ gió, chênh áp nếu có yêu cầu

• Tốc độ gió tại khu vực làm việc cần đạt tiêu chuẩn theo cấp độ sạch (ví dụ: ISO 7 ~ 0.45 m/s ±20%)
• Sử dụng máy đo vận tốc gió dạng cầm tay hoặc anemometer dạng lưới để đo tại các điểm đại diện bên dưới FFU
• Với các Clean Booth sử dụng nhiều FFU, cần đo và điều chỉnh để đảm bảo phân bố gió đồng đều

Nếu khu vực Clean Booth có yêu cầu kiểm soát áp suất:

• Sử dụng máy đo chênh áp giữa trong và ngoài khu vực Clean Booth
• Đảm bảo mức chênh áp ổn định, không gây nhiễu dòng khí sạch (thường từ 5-15 Pa tùy yêu cầu)

Kiểm tra độ kín của rèm mềm PVC

• Rèm mềm PVC là yếu tố ngăn bụi chính trong Clean Booth. Cần đảm bảo:
• Rèm không bị hở đáy quá cao (khuyến nghị < 5 cm so với sàn)
• Các dải rèm chồng lên nhau tối thiểu 5-10 cm để hạn chế gió lọt
• Kiểm tra độ bám dính của khung giữ rèm, tránh rèm bị xô lệch trong quá trình sử dụng
• Đảm bảo không có khe hở giữa các vách ngăn nếu dùng panel kết hợp

Việc rèm kín tốt giúp duy trì luồng khí một chiều và ngăn bụi xâm nhập từ ngoài vào.

Hướng dẫn vận hành cơ bản cho nhân sự sử dụng

Sau lắp đặt, đơn vị thi công nên bàn giao hướng dẫn vận hành cho đội ngũ sản xuất:

• Cách bật/tắt hệ thống FFU và đèn chiếu sáng đúng quy trình
• Thời gian khởi động trước ca làm việc: khuyến nghị bật trước 15-30 phút để đạt ổn định dòng khí
• Những thao tác không nên làm: không di chuyển thiết bị cản gió trong khu vực sạch, không tháo rèm
• Lịch bảo trì định kỳ: vệ sinh lọc sơ cấp mỗi 2-4 tuần, thay lọc HEPA sau 6-12 tháng tùy môi trường

Đào tạo ngắn gọn nhưng đúng trọng tâm sẽ giúp giảm rủi ro phát sinh sau lắp đặt và kéo dài tuổi thọ hệ thống.

Xem thêm: Đơn vị cung cấp Clean Booth đạt chuẩn ISO 22716 cho nhà máy mỹ phẩm

Câu hỏi thường gặp (FAQ)

Clean Booth có cần cấp điện 3 pha không?

Việc sử dụng điện 1 pha hay 3 pha phụ thuộc vào tổng công suất của hệ thống quạt lọc không khí (FFU) được lắp đặt bên trong Clean Booth.

• Nếu hệ thống nhỏ, sử dụng từ 1-3 FFU, bạn hoàn toàn có thể dùng điện 1 pha (220V), dễ đấu nối và phù hợp với đa số nhà xưởng nhỏ.
• Với hệ thống lớn hơn (trên 4 FFU) hoặc khi kết hợp nhiều thiết bị khác (đèn chiếu sáng công suất lớn, thiết bị đo lường), nên sử dụng điện 3 pha (380V) để đảm bảo ổn định và an toàn khi vận hành liên tục.

Lưu ý: Trước khi lắp đặt, đơn vị thi công sẽ tư vấn sơ đồ điện phù hợp với điều kiện thực tế.

Clean Booth có dùng được trong phòng có độ ẩm cao?

Có, nhưng cần lựa chọn cấu hình phù hợp để đảm bảo độ bền và an toàn vận hành:

• Vật liệu nên chọn: khung nhôm anod chống oxy hóa, rèm PVC chống tĩnh điện và chịu ẩm, FFU có motor chống ẩm.
• Tránh đặt FFU dưới trần có khả năng rò nước hoặc nơi có hơi ẩm đọng nhiều để hạn chế tình trạng giảm tuổi thọ quạt.
• Có thể kết hợp thêm máy hút ẩm nếu đặt trong khu vực đặc biệt như phòng chế biến thực phẩm tươi sống.

Tôi cần di dời Clean Booth sau 1 tháng, có được không?

Hoàn toàn được. Clean Booth được thiết kế theo mô-đun tháo lắp nhanh, rất linh hoạt:

• Các khung nhôm định hình và panel rời có thể tháo ra mà không gây hỏng hóc
• Dễ dàng tháo dỡ - đóng gói - vận chuyển - lắp đặt lại tại địa điểm mới
• Phù hợp với các doanh nghiệp thuê mặt bằng tạm thời hoặc thay đổi dây chuyền sản xuất thường xuyên

Việc di dời nên được thực hiện bởi đội kỹ thuật đã có kinh nghiệm để đảm bảo không làm hỏng các thiết bị như FFU, HEPA filter.

Clean Booth có đạt tiêu chuẩn GMP không?

Clean Booth có thể được thiết kế và thi công theo yêu cầu tiêu chuẩn GMP nếu được xác định ngay từ đầu:

• Cấp độ sạch: có thể đạt từ ISO Class 8 đến Class 5 tùy theo số lượng FFU và tốc độ luồng khí
• Vật liệu phù hợp: nhôm anod, inox 304, rèm PVC chống tĩnh điện - dễ vệ sinh
• Quy trình kiểm tra sau lắp đặt: đo tốc độ gió, chênh áp, test DOP/PAO nếu yêu cầu
• Hồ sơ tài liệu đầy đủ: bản vẽ, checklist nghiệm thu, SOP hướng dẫn vận hành

Đây là lựa chọn tối ưu cho các doanh nghiệp trong ngành dược, mỹ phẩm, thiết bị y tế đang cần không gian sạch gấp trong thời gian ngắn.

Bạn cần một vùng sạch tạm thời cho dây chuyền mới, khu test sản phẩm hay quy trình kiểm nghiệm?

VCR sẵn sàng hỗ trợ lắp đặt Clean Booth cấp tốc chỉ trong 2 ngày, với:

• Tư vấn kỹ thuật 1:1 theo đặc thù ngành (dược, điện tử, thực phẩm, mỹ phẩm…)

• Thi công gọn gàng, không ảnh hưởng sản xuất

• Báo giá rõ ràng - layout đầy đủ chỉ trong 24 giờ
