Độ nhạy linh kiện xác định phạm vi ESD

Trong lắp ráp bảng mạch, kiểm tra cảm biến hoặc đóng gói chip, phóng điện tĩnh (ESD) có thể gây hư hỏng tức thời hoặc tiềm ẩn. Ở công đoạn bán dẫn, lực hút tĩnh điện (ESA) khiến hạt lơ lửng bám lên wafer và những bề mặt nhạy cảm.

Thiết kế dựa trên khả năng chịu ESD của sản phẩm, điểm thao tác và nguồn tạo điện tích. Khu vực bảo vệ ESD (EPA) được xác lập quanh nơi xử lý linh kiện nhạy; phạm vi này tuân theo yêu cầu riêng với phân loại hạt của CLEANBOOTH.

Tiếp địa thay đổi bố trí trạm

Liên kết đẳng thế và tiếp địa kiểm soát điện tích trên bàn, khung máy, đồ gá và xe đẩy dẫn điện. Điểm nối đất và dây liên kết được đưa vào bản vẽ điện.

Người ngồi thao tác có thể dùng vòng đeo tay ESD; trạm đứng áp dụng giày kết hợp sàn ESD phù hợp. Ghế, lối đi và điểm giao nhận vật tư được bố trí đồng bộ với hệ tiếp địa để bảo vệ linh kiện trong suốt công đoạn.

Vật liệu và bề mặt tích điện

Rèm PVC chống tĩnh điện, bàn ESD và khay chứa chuyên dụng giúp kiểm soát điện tích ở các điểm tiếp xúc. Đặc tính điện được lựa chọn theo độ nhạy của linh kiện.

Nhựa, thủy tinh và gốm dùng trong thiết bị bán dẫn thường là vật liệu cách điện, khó tiêu tán điện tích qua tiếp địa trực tiếp. Thiết kế xem xét điện tích do ma sát, khả năng tiêu tán và độ sạch bề mặt. Vật liệu ESD có phụ gia còn được đánh giá về khả năng phát sinh hạt khi sử dụng.

Ion hóa tại nơi khó tiếp địa

Thiết bị ion hóa không khí (ionizer) tạo ion dương và âm để trung hòa điện tích trên vật cách điện hoặc phần dẫn điện cô lập. Thiết bị có thể dùng gần khay nhựa, màng polymer hoặc vị trí chuyển giao wafer theo yêu cầu công đoạn.

Vị trí lắp phụ thuộc hướng khí cấp, phạm vi trung hòa và khoảng cách tới sản phẩm. Độ cân bằng ion và thời gian suy giảm điện tích được đo tại vùng thao tác. Thiết bị ion hóa được đánh giá về độ sạch, bảo trì và khả năng phối hợp với FFU; chức năng này bổ sung cho hệ tiếp địa.

Tĩnh điện và hạt bụi tương tác ra sao?

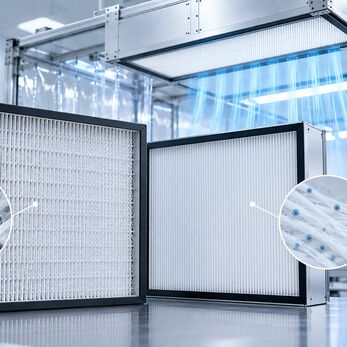

HEPA/ULPA giữ hạt khi khí đi qua bộ lọc. Ở bàn thao tác, bề mặt tích điện có thể hút giữ hạt trước khi dòng khí đưa chúng rời khỏi vùng sản phẩm. Vị trí nguồn tích điện liên quan trực tiếp đến nhiễm bẩn bề mặt.

Độ ẩm tương đối, nhiệt độ và ma sát chi phối mức tích điện. Điều kiện nhiệt ẩm được xác lập theo vật liệu và quy trình. Đếm hạt và đo đại lượng ESD thuộc hai nhóm đánh giá riêng.

Nghiệm thu trong điều kiện sản xuất

IEC 61340-5-1 quy định chương trình kiểm soát ESD gồm tiếp địa, bảo vệ nhân sự và xác minh tuân thủ. SEMI E78 hướng dẫn đánh giá phóng điện và hút hạt tĩnh điện trên thiết bị bán dẫn, vật mang cùng điểm giao nhận.

Hồ sơ kiểm tra có thể gồm điện trở nối đất, điện trường, độ cân bằng ion và nồng độ hạt. Đo khi dây chuyền hoạt động giúp nhận diện điện tích xuất hiện từ thao tác sản xuất.

Giải pháp CLEANBOOTH tại Vietnam Cleanroom

Tại Vietnam Cleanroom, chúng tôi cung cấp CLEANBOOTH Class 100, Class 1.000, Class 10.000 và Class 100.000, với cấu hình FFU, HEPA H13/H14 và vách rèm PVC hoặc kính cường lực theo dự án.

Câu hỏi thường gặp (FAQs)

1. CLEANBOOTH ISO 5 đã kiểm soát ESD chưa?

ISO 5 đánh giá nồng độ hạt; ESD có chỉ tiêu và phép thử riêng.

2. Rèm ESD thay thế sàn chống tĩnh điện được không?

Mỗi thành phần kiểm soát điện tích tại các vị trí khác nhau.

3. Khi nào sử dụng ionizer?

Khi vật cách điện tích điện và không thể xử lý bằng tiếp địa.

4. ESD khác ESA như thế nào?

ESD là phóng điện; ESA là hiện tượng hút hạt do điện tích bề mặt.

5. Có đo ESD khi máy đang chạy được không?

Có, để đánh giá nguồn tích điện trong điều kiện sản xuất.
