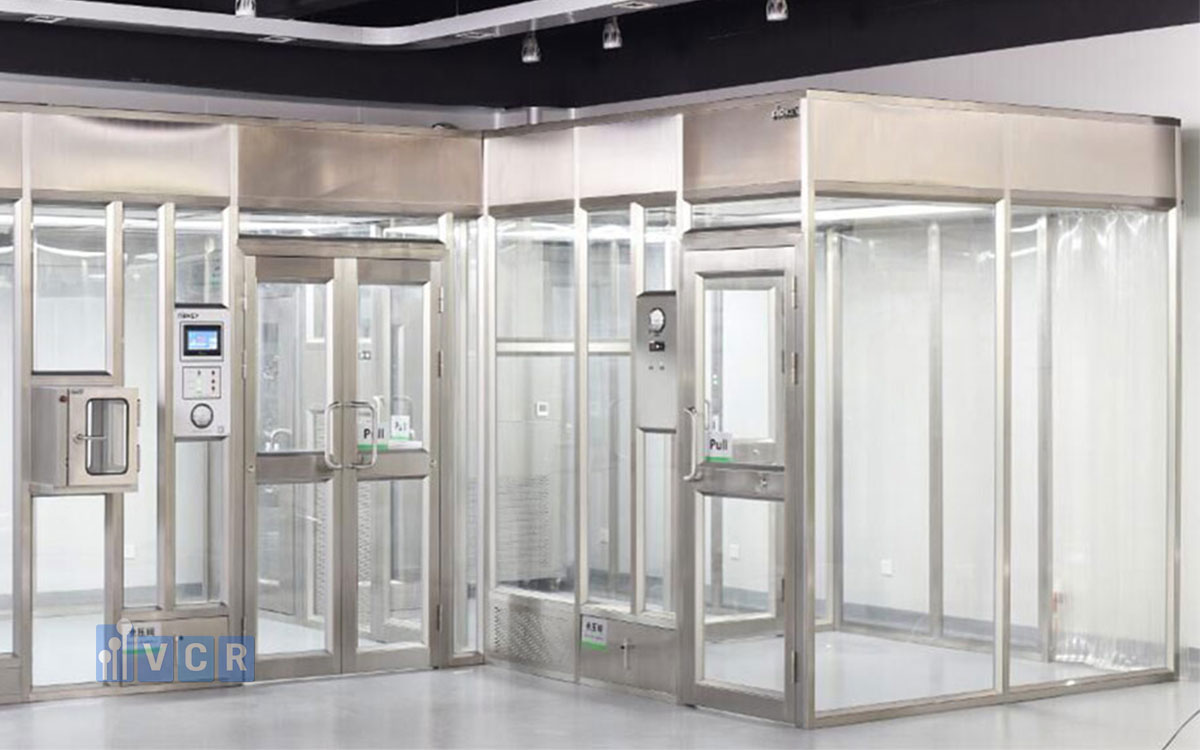

Khung trần giữ hình dạng khoang

Khung đỡ bằng nhôm định hình hoặc inox liên kết các cột, thanh ngang và trần thành một khoang làm việc. Khung chịu tải FFU, đèn và hệ treo rèm, đồng thời xác định đường bao quanh bàn thao tác.

Thanh treo rèm hoặc hệ gá cố định mép trên của từng tấm PVC. Chiều cao khung và vị trí treo quyết định phạm vi bao che; liên kết vững chắc giữ rèm đúng vị trí khi dòng khí hoạt động. Chân tăng chỉnh hoặc bánh xe có khóa được sử dụng tùy cấu hình.

Rèm PVC tạo mặt ngăn linh hoạt

Rèm PVC trong suốt bao quanh các cạnh khoang. Vật liệu mềm phân tách vùng thao tác khỏi nhà xưởng, đồng thời thuận tiện tiếp cận máy móc. Những tấm rèm được giữ ở mép trên và buông xuống gần nền.

Tại chỗ tiếp giáp, mép rèm chồng mí hoặc bộ phận liên kết giúp thu hẹp khoảng mở. Khu vực điện tử có thể chọn PVC chống tĩnh điện để giảm tích điện trên bề mặt. Tính năng này gắn với chủng loại vật liệu, thay vì mặc nhiên có ở mọi rèm PVC.

Dòng khí cấp duy trì vùng bảo vệ

FFU trên trần hút không khí, đưa qua bộ lọc HEPA rồi cấp xuống vùng thao tác. Dòng khí đã lọc đi qua sản phẩm, cuốn hạt phát sinh hướng về chân vách. Nguồn khí cấp liên tục hỗ trợ duy trì nồng độ hạt thấp trong khoang.

Khi cấp và thoát khí được tổ chức phù hợp, luồng khí có xu hướng chuyển từ trong ra ngoài qua các khoảng mở. Rèm PVC hạn chế trao đổi khí ngang, còn dòng khí hướng xuống vận chuyển hạt khỏi vùng sản phẩm. Hai cơ chế tạo thành ranh giới khí động học của Softwall.

Khe chân rèm hoàn thiện đường thoát

Khoảng hở giữa rèm và sàn thường là lối thoát cho không khí cấp từ trần. Khí đi qua vùng thao tác rồi thoát ra quanh chân vách, hòa vào môi trường nhà xưởng và có thể được FFU hút lọc lại.

Khe quá hẹp cản dòng thoát, làm rèm có thể phồng ra; khe quá lớn tăng mức trao đổi với không khí bên ngoài. Chiều dài rèm và khe chân vách được xác định theo lưu lượng FFU, chiều cao khoang và gió nền, nhằm duy trì đường khí ổn định.

Lối vào quyết định mức giao thoa khí

Rèm dải PVC chồng mép tại cửa cho phép nhân sự đi qua bằng cách tách các dải, sau đó chúng tự rủ về vị trí. Kết cấu này giúp duy trì bao che khi không có người qua lại. Với máy chiếm một phần cạnh khoang, rèm được bố trí quanh phạm vi thiết bị.

Gió từ cửa cuốn hoặc quạt nhà xưởng có thể làm rèm dao động và thay đổi hướng thoát khí. Bố trí lối ra vào tránh hướng gió mạnh giúp ranh giới vùng sạch ổn định hơn trong sản xuất.

Kiểm tra ranh giới khi vận hành

Quan sát hướng dòng khí tại chân rèm, góc khoang và lối ra vào thể hiện sự chuyển động giữa hai vùng không khí. Phép đo vận tốc hỗ trợ đánh giá phân bố khí; đếm hạt xác định mức sạch ở các vị trí quy định.

Kết quả trong trạng thái operational phản ánh điều kiện có người và thiết bị hoạt động. Theo dõi tình trạng rèm, mép nối và FFU hỗ trợ duy trì hiệu quả bao che theo thời gian.

Câu hỏi thường gặp (FAQs)

1. Rèm tấm và rèm dải PVC khác nhau thế nào?

Rèm tấm bao che cạnh khoang; rèm dải chồng mép thường dùng tại lối đi.

2. Vì sao Softwall CLEANBOOTH để hở chân rèm?

Khoảng hở tạo đường thoát cho khí cấp từ trần sau khi qua vùng thao tác.

3. Rèm PVC có tính chống tĩnh điện không?

Có ở loại vật liệu được lựa chọn với đặc tính chống tĩnh điện tương ứng.

4. Rèm phồng ra khi FFU chạy cho biết điều gì?

Hiện tượng này có thể liên quan đến cân bằng khí cấp và diện tích thoát khí.

5. Ranh giới vùng sạch được xác nhận thế nào?

Kết hợp quan sát hướng khí và đo nồng độ hạt trong điều kiện vận hành xác định.
