Trên trần của một Clean Booth, FFU là một thiết bị quen thuộc không thể thiếu. Bài viết này cung cấp tổng hợp kiến thức cần biết về FFU trong Clean Booth.
Chúng ta sẽ tìm hiểu về yêu cầu cụ thể của FFU khi sử dụng trong Clean Booth, cũng như số lượng và ưu điểm của nó trong môi trường này.
Tìm hiểu thêm:
FFU trong phòng sạch dược phẩm

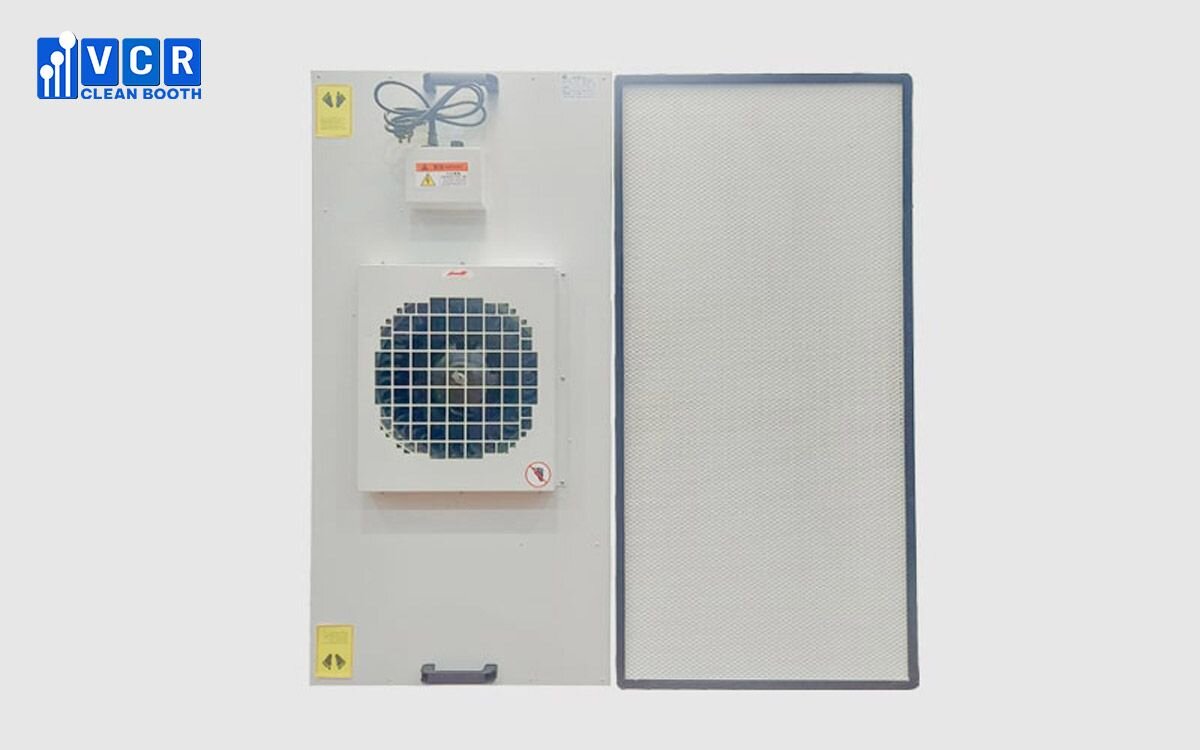

Yêu cầu của FFU khi sử dụng trong Clean Booth
FFU được sử dụng trong Clean Booth cũng yêu cầu những tiêu chuẩn tương tự như khi sử dụng trong phòng sạch. Tuy nhiên, khi áp dụng cho Clean Booth - một loại phòng sạch di động, có một số điểm cần chú ý như sau:
Chất liệu sử dụng: Thép không gỉ hoặc thép sơn tĩnh điện được ưu tiên để chống tĩnh điện và tăng tính thẩm mỹ của thiết bị.
Sử dụng quạt có các tính năng sau:
- Tốc độ cao.
- Độ ồn thấp.
- Không cần bảo trì định kỳ.
- Độ rung thấp.
- Khả năng điều chỉnh tốc độ linh hoạt.
- Chất lượng cao.
- Tuổi thọ có thể lên đến 100.000 giờ.
Đảm bảo rằng FFU được lựa chọn và sử dụng đúng cách để đảm bảo hiệu suất và an toàn cho Clean Booth trong quá trình hoạt động.
Xem thêm các sản phẩm FFU của VCR
Xác định số lượng FFU cho Clean Booth dựa trên chỉ tiêu
Số lượng FFU cần cho Clean Booth phụ thuộc vào cấp độ sạch của phòng sạch di động. Các cấp độ phổ biến của Clean Booth bao gồm ISO Class 100, Class 1.000, Class 10.000, Class 100.000, và Class 300.000.
Mỗi cấp độ sạch yêu cầu số lần trao đổi không khí và lượng khí tươi khác nhau, vì vậy yêu cầu số lượng FFU sẽ khác nhau tùy theo cấp độ. Chi tiết hơn về xác định số lượng FFU cho Clean Booth sẽ được thảo luận trong phần tiếp theo.
Tìm hiểu thêm: Vì sao phòng sạch di động cần FFU

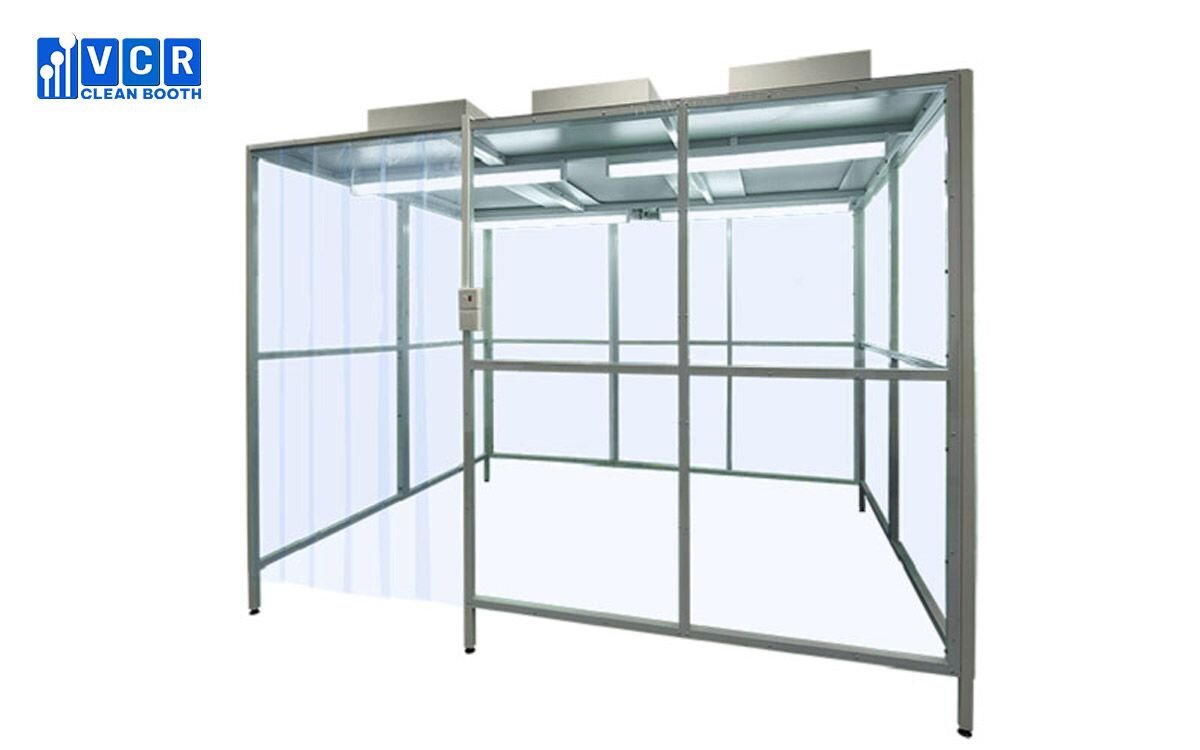

Xác định số lượng FFU cho Clean Booth
Đối với Clean Booth Class 100
Clean Booth Class 100 tương tự như Phòng sạch Class 100, là một loại phòng sạch theo dòng một chiều, do đó, số lượng FFU cần bao phủ toàn bộ trần của Clean Booth. Mặc dù được gọi là Class 100, thực tế không có tỷ lệ bao phủ 100% của FFU. Lý thuyết, việc đạt được tỷ lệ bao phủ 100% không khả thi do sự hiện diện của các khung cấu trúc.
Thông thường, tỷ lệ FFU trong Clean Booth Class 100 cần phải vượt qua 80% (tuy nhiên, trong thực tế, nó thường được coi là trên 70% trong các thông số kỹ thuật). Đồng thời, do mức độ kín khí của Clean Booth thường không cao bằng phòng sạch, để đảm bảo độ sạch, tỷ lệ bao phủ của FFU thường được duy trì ở mức khoảng 80%.
Đối với Clean Booth Class 1.000, Class 10.000, Class 100.000, Class 300.000
Trong trường hợp của Clean Booth thông thường, ta có thể sử dụng Class 10.000 làm ví dụ. Để xác định số lượng FFU cần trên một đơn vị thể tích, ta cần biết lượng không khí cần thiết cho một phòng sạch trên đơn vị thể tích.
Công thức được áp dụng như sau:
Lưu lượng khí cần cung cấp = Thể tích * Số lần thay đổi không khí
Để biết lưu lượng khí cần cung cấp, ta cần xác định số lần thay đổi không khí (Air Change Per Hour - ACH) trong Clean Booth.
- Class 1.000: 70 – 100 lần
- Class 10.000: 30 – 50 lần
- Class 100.000: 20 – 30 lần
- Class 300.000: 15 – 20 lần
Đối với Clean Booth Class 10.000, mức độ thay đổi không khí cần phải hơn 25 lần, với việc xét đến độ kín của Clean Booth thấp hơn so với phòng sạch, ta thường lấy một giá trị biên độ lệch cố định, thường khoảng 40 lần.
Lấy ví dụ về Clean Booth có kích thước: 13.000 * 15.000 * 3.000 cho Class 10.000, thể tích của Clean Booth sẽ là: 13 * 15* 3 = 585 m3.
Ta có thể tính được lưu lượng khí cần cung cấp: 585 * 40 = 23.400 m3/giờ.
Sau đó, ta chia cho lưu lượng khí của một FFU (ở đây, ta sử dụng FFU VCR 1175x575 của VCR có lưu lượng khí 1080 m3/giờ):
Số lượng FFU VCR 1175 cần: 23.400 / 1.080 = 21,7.
Vì vậy, ta cần sử dụng khoảng 22 FFU VCR 1175 cho một Clean Booth có kích thước 13 * 15 * 3 mét và cấp độ Class 10.000.

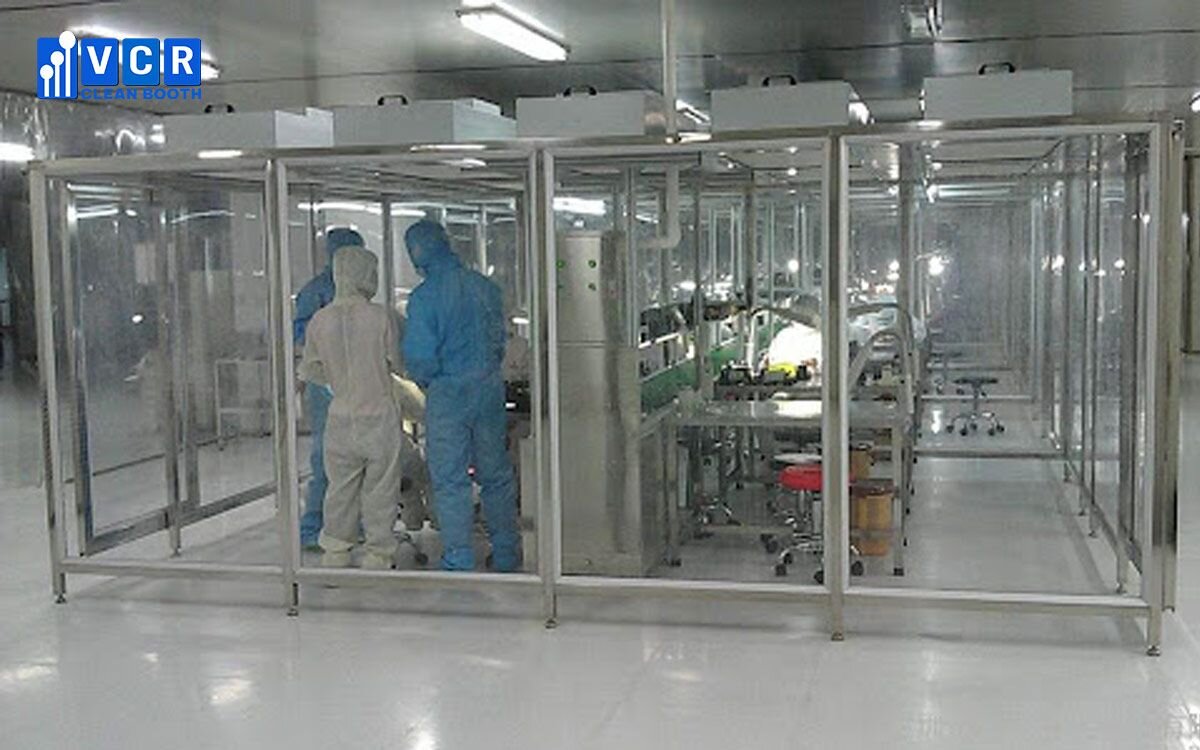

Ưu điểm của FFU khi sử dụng cho Clean Booth
Tiết kiệm không gian
Việc áp dụng FFU giúp tiết kiệm không gian một cách hiệu quả và giải quyết vấn đề về không gian hạn chế ở phía trên trần của Clean Booth.
Linh hoạt
FFU thể hiện khả năng linh hoạt đáp ứng yêu cầu của phòng sạch di động. Với cấu trúc độc lập, FFU có thể được điều chỉnh linh hoạt để đáp ứng nhu cầu di chuyển và thay đổi của Clean Booth.
Tiết kiệm chi phí vận hành
Hệ thống FFU tiết kiệm năng lượng đáng kể, giải quyết vấn đề lượng không khí được cung cấp tập trung từ hệ thống điều hòa lớn và giảm chi phí vận hành so với việc sử dụng các thiết bị điều hòa không khí truyền thống.
Xem thêm video FFU VCR 1175 Sơn Tĩnh Điện
