Trước khi tiến hành xây dựng, việc có một bản vẽ thiết kế trước là bước không thể bỏ qua. Quá trình thiết kế trước sẽ mang lại cái nhìn toàn diện về dự án.

Đồng thời, nó cũng giúp xác định các phân đoạn làm việc, các thiết bị cần sử dụng. Vì vậy, trước khi bắt tay vào xây dựng Clean Booth, việc có một bản thiết kế chi tiết là cần thiết.

Tìm hiểu thêm:

Phân loại Clean Booth

Vì sao phòng sạch di động cần FFU

Clean Booth được sử dụng trong lĩnh vực nào

Danh sách thiết bị cần thiết khi thiết kế Clean Booth

Với sự đa dạng về cấp độ sạch và phù hợp với không gian, các thiết bị trong Clean Booth có thể được thiết kế và sản xuất theo yêu cầu cụ thể.

Các thành phần chính của Clean Booth - phòng sạch di động bao gồm:

  • FFU (Fan Filter Unit)
  • Bộ lọc không khí
  • Khung kết cấu
  • Rèm chống tĩnh điện (bao gồm tấm kính, kính cường lực, rèm cửa nhựa PVC, thép mạ màu)
  • Đèn không bụi
  • Các thiết bị khác phù hợp với yêu cầu cụ thể

Thiết kế bên ngoài của Clean Booth

  • Mặt Trên: Clean Booth được bao phủ bởi các FFU, và hệ thống cấp khí áp suất dương được áp dụng để đảm bảo độ sạch của không gian này.
  • Cấu Trúc: Clean Booth có thể được cấu tạo bằng rèm dọc hoặc kính. Sự lựa chọn giữa các vật liệu này sẽ ảnh hưởng trực tiếp đến giá thành và chi phí của dự án.
  • Phía Dưới: Clean Booth thường được trang bị bánh xe đa năng để thuận tiện cho việc di chuyển, phục vụ nhu cầu sản xuất.
  • Khung: Sử dụng các vật liệu như nhôm công nghiệp, inox và nhựa phun vuông để tạo khung cho Clean Booth. Những vật liệu này đảm bảo tính chắc chắn, không gỉ và không bám bụi.
  • Chân Đế: Chân đế xung quanh Clean Booth thường được làm từ nhôm công nghiệp hoặc inox vuông, hoặc sắt vuông phủ lớp sơn tĩnh điện để chống ăn mòn và giữ được vẻ đẹp bền bỉ. Vật liệu và kích thước của chân đế sẽ ảnh hưởng trực tiếp đến giá cả và chi phí của Clean Booth.

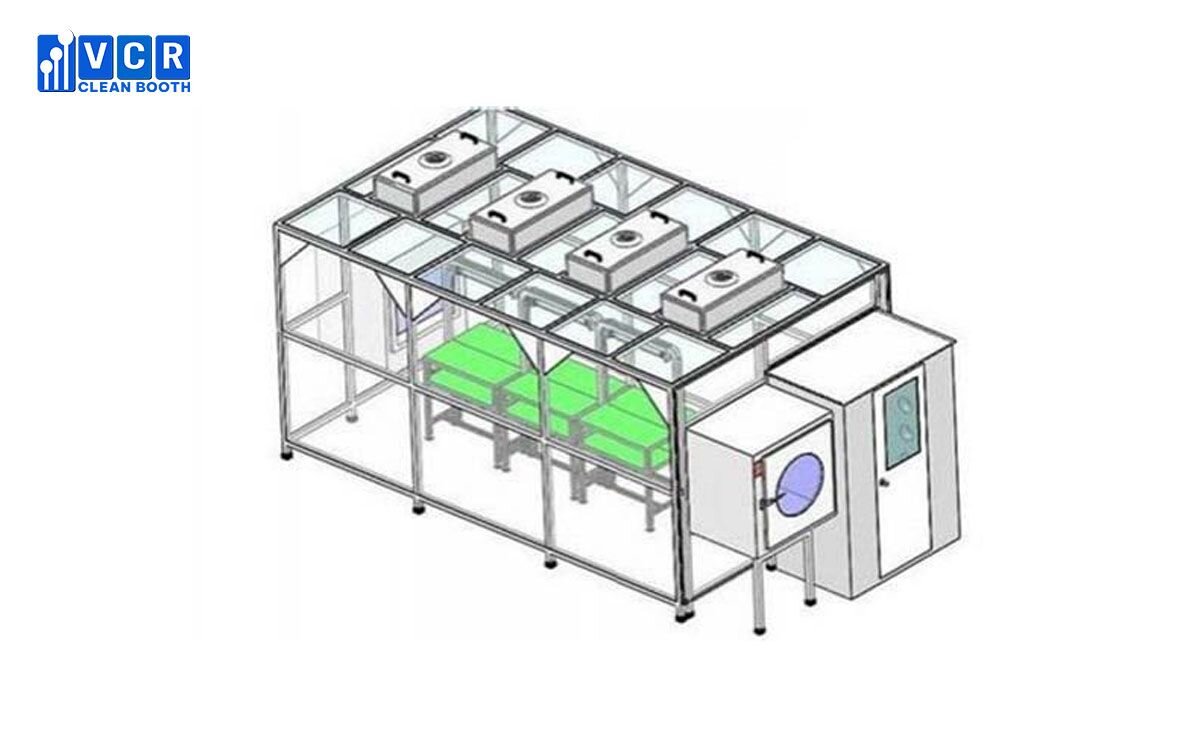

Bản vẽ Clean Booth
Bản vẽ Clean Booth

Thiết kế bên trong của Clean Booth

  • Quạt FFU: Động cơ ly tâm được tích hợp trong FFU trên trần Clean Booth có đặc tính tuổi thọ cao, tiếng ồn thấp, không đòi hỏi bảo trì định kỳ, rung thấp, có thể điều chỉnh tốc độ ba cấp, v.v. Tuổi thọ dài cùng với thiết kế mặt tản gió độc đáo giúp cải thiện hiệu suất của quạt và giảm tiếng ồn.
  • Đèn Phòng Sạch: Sử dụng đèn đặc biệt cho Clean Booth, không phát ra bụi, để đảm bảo môi trường làm việc không bị ô nhiễm.
  • Hệ Thống Lọc và Cấp Khí: Clean Booth được trang bị đầy đủ bộ lọc quạt FFU và áp dụng hệ thống cấp khí áp suất dương để đảm bảo mức độ sạch.
  • Hộp Điện Điều Khiển: Clean Booth được trang bị hộp điều khiển điện tử tiện lợi để quản lý vận hành và đảm bảo an toàn cho người vận hành.
  • Thiết Kế Mô-đun: Cấu trúc hệ thống thiết kế mô-đun của Clean Booth giúp dễ dàng cải thiện mức độ sạch cục bộ, mở rộng quy mô và có khả năng tái sử dụng.
  • Mức Độ Sạch: Clean Booth có khả năng đạt mức độ sạch từ ISO 100 đến 100.000, đáp ứng yêu cầu cao về môi trường làm việc sạch trong các khu vực như dây chuyền lắp ráp.
