Hiện nay, Clean Booth đã trở thành một phần không thể thiếu trong nhiều ngành công nghiệp như Dược phẩm, Phòng Thí nghiệm, và Sản xuất linh kiện điện tử.
Clean Booth là một thiết bị đặc biệt được sử dụng để tạo ra một không gian làm sạch và ngăn cách khỏi môi trường bên ngoài. Để hiểu rõ hơn về Clean Booth, bạn cần tìm hiểu về cấu tạo, phân loại, các thông số kỹ thuật quan trọng cần chú ý, và các ứng dụng của nó.
Hãy đọc qua những kiến thức mà chúng tôi đã trình bày dưới đây để có cái nhìn tổng quan và sâu sắc hơn về Clean Booth.

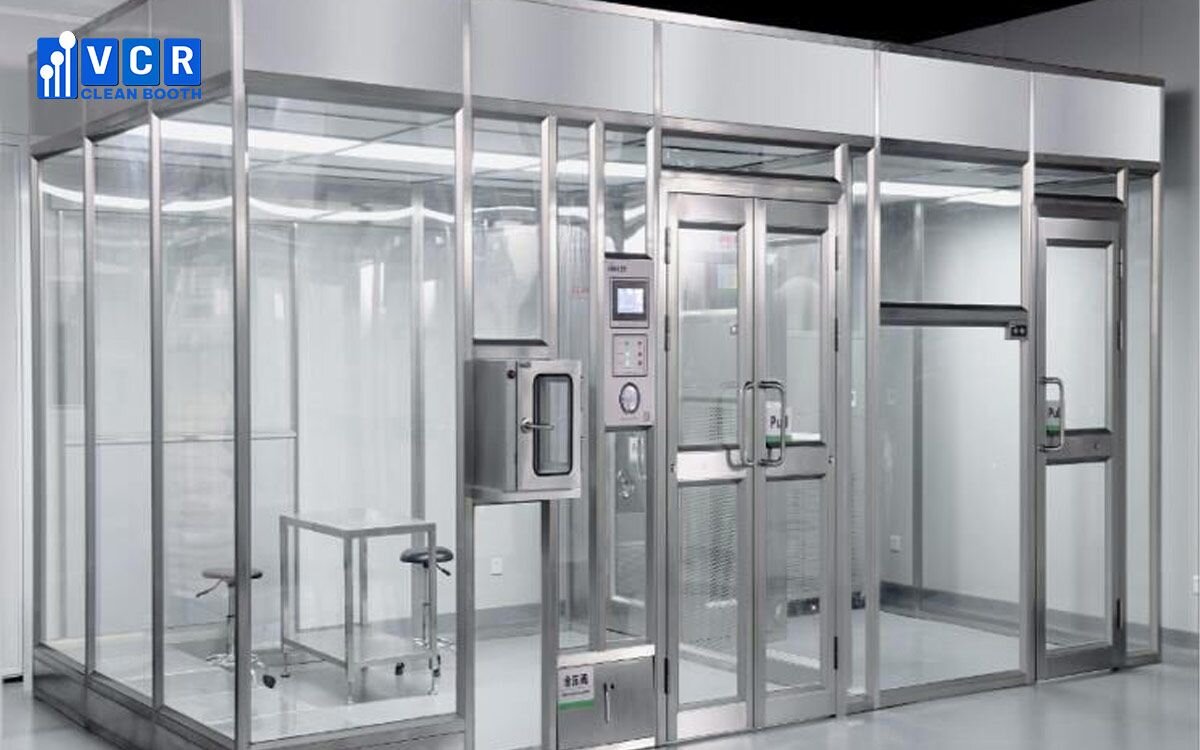

Khái niệm về Clean Booth
Clean Booth hay còn được gọi là phòng sạch di động, là một loại phòng sạch cỡ nhỏ có khả năng di động.
Chức năng chính của Clean Booth là cung cấp một môi trường có độ sạch cao một cách đơn giản, nhanh chóng và tiết kiệm chi phí. Nó được thiết kế để có khả năng di chuyển linh hoạt và có thể được coi là một thiết bị phòng sạch.
Cấu tạo Clean Booth
Một Clean Booth thường có những bộ phận chính sau:
- Khung: Đây là bộ phận chính định hình kích thước và hình dáng của phòng sạch di động. Thường được làm bằng chất liệu thép không gỉ để đảm bảo độ bền và độ ổn định.
- FFU (Fan Filter Unit): Đây là thiết bị lọc khí tạo ra dòng không khí sạch, tạo ra một lớp không khí sạch bên trong phòng sạch di động. Số lượng FFU cần thiết phụ thuộc vào mức độ độ sạch mong muốn cho phòng.
- Tường: Clean Booth có thể có hai loại tường: tường cứng và tường mềm. Tường cứng có thể là tường bằng kính cường lực, trong khi tường mềm thường sử dụng Rèm chống tĩnh điện để tạo ra một không gian sạch.
- Đèn: Sử dụng các loại đèn không bám bụi, giúp duy trì môi trường sạch bên trong Clean Booth.
- Bánh xe: Clean Booth thường được trang bị bánh xe đa hướng để dễ dàng di chuyển. Các bánh xe này cũng có chốt để cố định khi cần thiết.
Xem thêm video:
Phân loại Clean Booth
Phân loại Clean Booth có thể được thực hiện dựa trên 2 tiêu chí chính:
Phân loại theo kết cấu tường
- Loại rèm dọc thông thường
- Loại tường kính
- Loại kết cấu thép tấm
- Loại điều hòa không khí khép kín
- Loại kết hợp mô-đun
- Loại chống tĩnh điện
- Loại tắm khí không khí khép kín, và nhiều loại khác.
Phân loại theo cấp độ sạch
- Class 10
- Class 100
- Class 1.000
- Class 10.000
- Class 100.000
- Class 300.000
Các cấp độ này đại diện cho mức độ độ sạch của không khí trong phòng, với Class 10 đại diện cho môi trường sạch nhất và Class 300.000 đại diện cho mức độ sạch thấp hơn.
Xem thêm: Phân loại Clean Booth
Thông số kỹ thuật của Clean Booth
1. Khung: Chế tạo từ thép không gỉ, đảm bảo độ bền và độ ổn định.

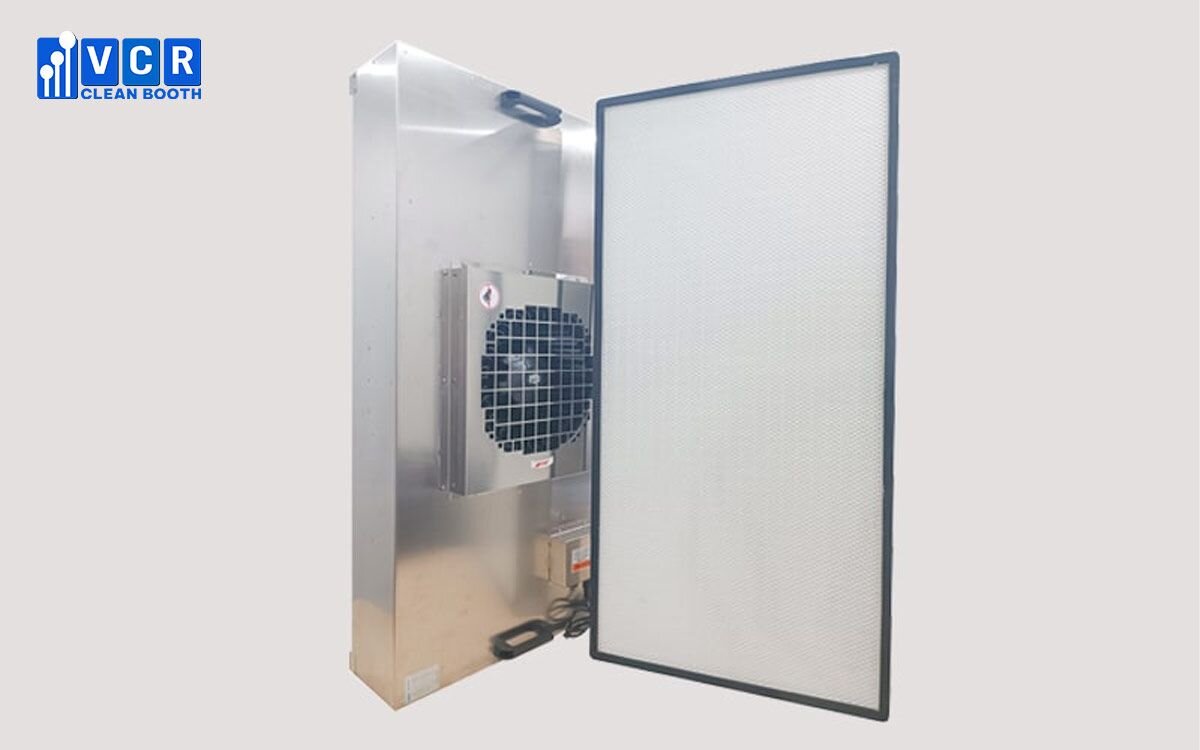

2. FFU (Fan Filter Unit)
- Kích thước: 1175x575x300 / 575x575x300
- Kích thước lọc: 1170x570x70 / 570x570x70
- Lọc: Hepa H13 – H14 hoặc Ulpa U15 - U17
- Công suất: 220W
- Độ ồn: 55 – 58 dB
- Chất liệu: Inox 304, Thép sơn tĩnh điện, Thép mạ kẽm
- Lưu lượng gió: 1080m3/h / 550m3/h (tùy theo kích thước)
3. Tường: Kính / Rèm chống tĩnh điện / Nhựa PVC chống tĩnh điện.
4. Đèn: Sử dụng đèn chuyên dụng cho phòng sạch.
5. Kích thước: Theo yêu cầu của khách hàng.
6. Cấu hình của Clean Booth: Tùy chỉnh theo nhu cầu và yêu cầu cụ thể.
Xem thêm: Vì sao phòng sạch di động cần FFU
Phụ kiện và những tùy chọn cho Clean Booth
Dưới đây là một số phụ kiện và tùy chọn có sẵn cho Clean Booth kiểu Module:
- Pass Box
- Đồng hồ chênh áp
- Air Shower
- ULPA Filter
- Lọc thô
- Thảm dính
- Khu vực che nắng
- Thiết bị điều khiển áp lực khác
- Rèm PVC trong suốt/ lưới
- Hệ thống điều hòa không khí.
Các phụ kiện và tùy chọn này giúp tối ưu hóa chức năng và hiệu suất của Clean Booth, đáp ứng nhu cầu và yêu cầu cụ thể của người sử dụng.
Ưu điểm của Phòng sạch di động
- Tiết kiệm chi phí: Xây dựng một phòng sạch di động tiết kiệm chi phí đáng kể so với việc xây dựng một phòng sạch truyền thống.
- Dễ dàng lắp đặt và tháo gỡ: Một không gian sạch độc lập với chất lượng cao được tạo ra bởi bộ lọc HEPA hoặc ULPA của FFU. Việc lắp đặt và tháo rời một phòng sạch di động tiêu chuẩn chỉ mất vài giờ.
- Hiệu suất cao: FFU cung cấp luồng không khí một chiều thẳng đứng để duy trì độ sạch bên trong rất tốt. Việc thêm hoặc giảm số lượng FFU giúp nâng cao hoặc giảm thiểu mức độ sạch cho phòng sạch di động.
- Tính linh hoạt: Ngoài khả năng dễ dàng lắp đặt và tháo gỡ, Clean Booth còn có thể di chuyển để phục vụ cho nhiều mục đích khác nhau.
Ứng dụng của Clean Booth - Phòng sạch di động
Ứng dụng của Clean Booth mở rộng đến nhiều lĩnh vực khác nhau, bao gồm nhưng không giới hạn trong việc sử dụng tại các nhà máy sản xuất chất bán dẫn và thiết bị tinh thể lỏng, nhà sản xuất máy điện tử hoặc máy chính xác, các cơ sở sản xuất vật liệu điện tử, nhà máy thực phẩm, nhà máy dược phẩm và nhiều ngành công nghiệp khác.

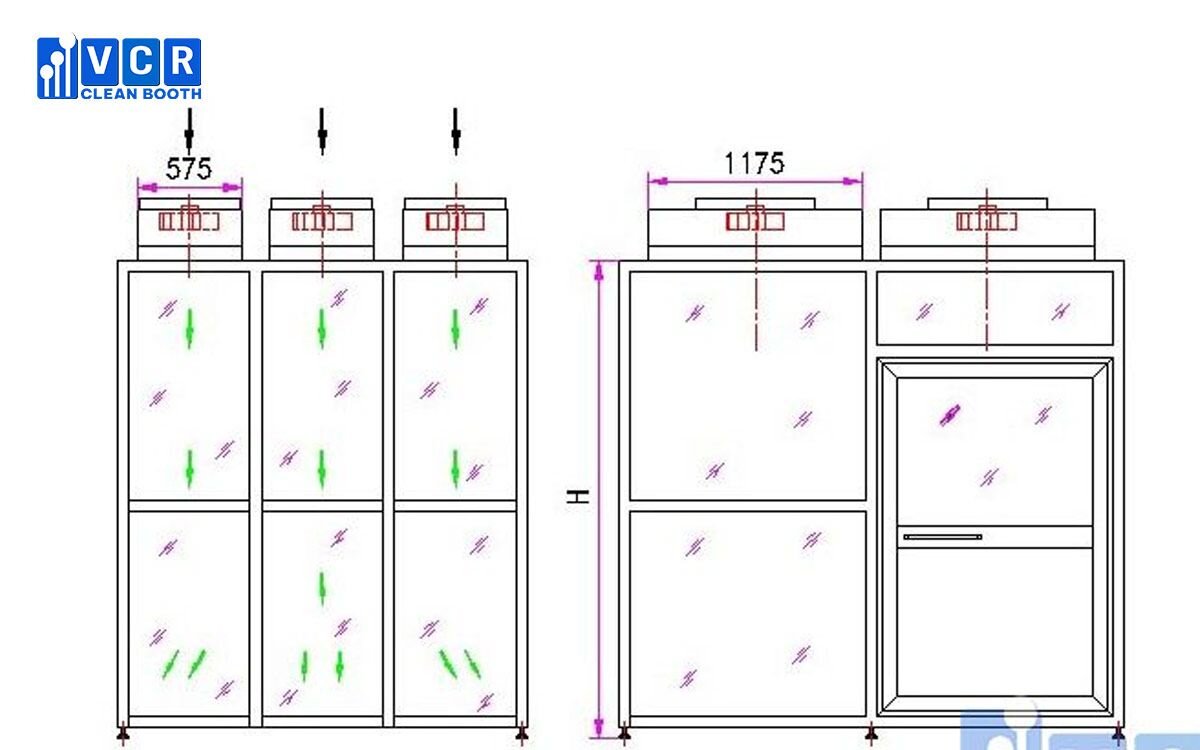

Cách tính số lượng FFU cho Clean Booth
Trong Clean Booth, FFU (Fan Filter Unit - Đơn vị lọc và quạt) đóng vai trò không thể thiếu. Tuy nhiên, việc xác định số lượng FFU cần thiết cho một Clean Booth có thể gây ra một số thắc mắc. Dưới đây là phương pháp để tính toán số lượng FFU phù hợp cho một Clean Booth.
Đối với Clean Booth Class 100
Clean Booth Class 100 tương tự như phòng sạch Class 100, là một không gian có luồng không khí chạy theo một hướng nhất định, vì vậy số lượng FFU cần phải đủ để bao phủ toàn bộ trần Clean Booth.
Trong thực tế, không thể đạt được tỷ lệ bao phủ 100% do diện tích khung. Thông thường, tỷ lệ FFU cần thiết cho Class 100 phải cao hơn 80% (tuy nhiên, thực tế thường được coi là cao hơn 70% theo thông số kỹ thuật). Tuy nhiên, vì Clean Booth có độ kín không khí thấp hơn so với phòng sạch thông thường, để đảm bảo mức độ sạch, tỷ lệ bao phủ FFU thường là khoảng 80%.
Đối với Clean Booth Class 1.000, Class 10.000, Class 100.000, Class 300.000
Để xác định số lượng FFU trên một đơn vị thể tích, chúng ta cần biết lượng không khí cần thiết cho một phòng sạch trên một đơn vị thể tích.
Công thức cơ bản là:
Lưu lượng khí cung cấp = Thể tích * Số lần thay đổi không khí.
Do đó, để biết lượng khí cung cấp cần thiết, chúng ta cần xác định số lần thay đổi không khí (Air Change Per Hour - ACH) trong Clean Booth, cụ thể:
- Class 1.000: 70 – 100 lần
- Class 10.000: 30 – 50 lần
- Class 100.000: 20 – 30 lần
- Class 300.000: 15 – 20 lần
Sau khi xác định số lần thay đổi không khí, chúng ta có thể tính toán số lượng FFU cần thiết.
Ví dụ: Để tính số lượng FFU cần cho Clean Booth Class 10.000, chúng ta thấy rằng số lần thay đổi không khí cần phải nhiều hơn 35 lần. Vì độ kín của Clean Booth thấp hơn so với phòng sạch thông thường, nên thường chúng ta lấy một giá trị biên nhất định, thường là khoảng 40 lần.
Ví dụ: Cho Clean Booth có kích thước: 13m x 15m x 3m với cấp độ Class 10.000.
Thể tích = 13m x 15m x 3m = 585 m³
Lượng không khí cần cung cấp = 585 m³ * 40 = 23.400 m³/h
Số FFU cần = 23.400 m³/h / 1080 m³/h (lưu lượng khí của một FFU VCR 1175x575 của VCR) = 21.7 cái
Do đó, chúng ta cần 22 cái FFU VCR 1175 để sử dụng cho một Clean Booth kích thước 13m x 15m x 3m với cấp độ Class 10.000.
Xem thêm: Những điều cần biết về FFU cho Clean Booth

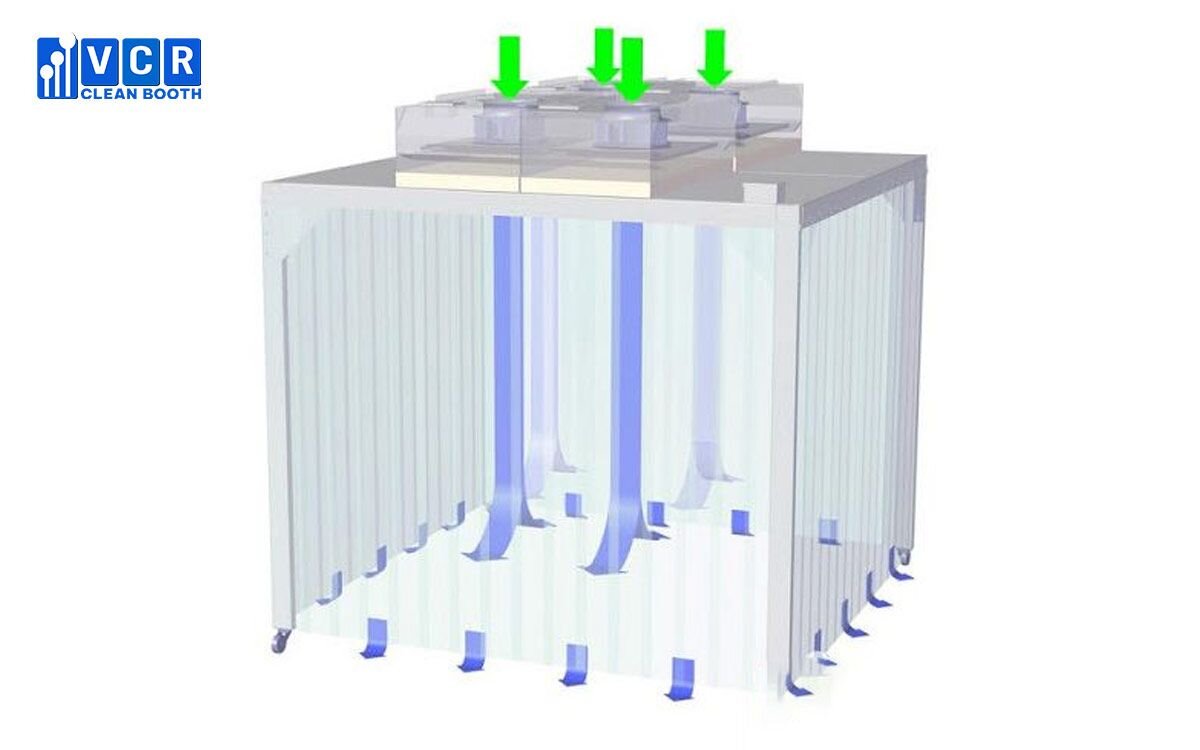

Kiểm soát tốc độ gió trong Clean Booth
Luồng không khí trong Clean Booth đóng vai trò quan trọng trong việc đảm bảo hiệu suất hoạt động của nó. Thông thường, tốc độ luồng không khí được lựa chọn trong khoảng từ 0,25 đến 0,5 m/s.
Trong trường hợp luồng không khí bị không đều, việc tăng tốc độ gió có thể giúp làm giảm ảnh hưởng của nhiễu động và duy trì độ sạch. Tuy nhiên, việc tăng tốc độ gió cũng đi kèm với việc tăng chi phí vận hành. Do đó, việc cung cấp luồng không khí ở tốc độ phù hợp là cần thiết để đạt được mức độ sạch mong muốn mà vẫn đảm bảo hiệu quả kinh tế.
Ngoài ra, để đảm bảo hiệu suất ổn định về độ sạch của Clean Booth, việc duy trì luồng không khí đồng đều cũng là một yếu tố quan trọng. Sự không đồng đều trong luồng gió, đặc biệt là trên bề mặt tường, có thể tạo ra hiện tượng xoáy dọc theo bề mặt, gây khó khăn trong việc duy trì độ sạch.
Để đảm bảo một luồng không khí đồng đều theo hướng dòng chảy tầng thẳng đứng, cần phải:
- Đảm bảo tốc độ gió trên bề mặt thổi không có sự chênh lệch đáng kể.
- Kiểm soát tốc độ gió trên bề mặt hút của tấm hồi lưu của sàn, tránh sự khác biệt đáng kể về tốc độ. Nếu tốc độ gió quá thấp hoặc quá cao (0,2m/s, 0,7m/s), có thể gây ra hiện tượng xoáy. Tuy nhiên, ở tốc độ 0,5 m/s, luồng gió thường đều hơn.
Tóm lại, tốc độ gió trong Clean Booth thường được duy trì trong khoảng 0,25 đến 0,5 m/s để đảm bảo hiệu quả hoạt động và độ sạch mong muốn.
