Clean Booth (buồng sạch cục bộ) là giải pháp tạo môi trường sạch hiệu quả, giúp bảo vệ linh kiện vi mạch và đảm bảo chất lượng trong sản xuất điện tử. Với cấu tạo khung inox/nhôm, rèm PVC, hệ thống lọc HEPA/ULPA và quạt FFU, thiết bị này mang lại khả năng kiểm soát bụi mịn, giảm nhiễm tĩnh điện và tối ưu chi phí.
- 1. Clean Booth là gì và vai trò trong nhà máy điện tử
- 2. Phân loại & Bảng giá Clean Booth cho nhà máy điện tử (2025)
- 3. Các yếu tố ảnh hưởng đến giá Clean Booth
- 4. Vì sao nên chọn Clean Booth của VCR?
- 5. FAQ - Câu hỏi thường gặp về Clean Booth trong nhà máy điện tử
- 6. Bạn cần báo giá Clean Booth chính xác cho nhà máy điện tử?
1. Clean Booth là gì và vai trò trong nhà máy điện tử

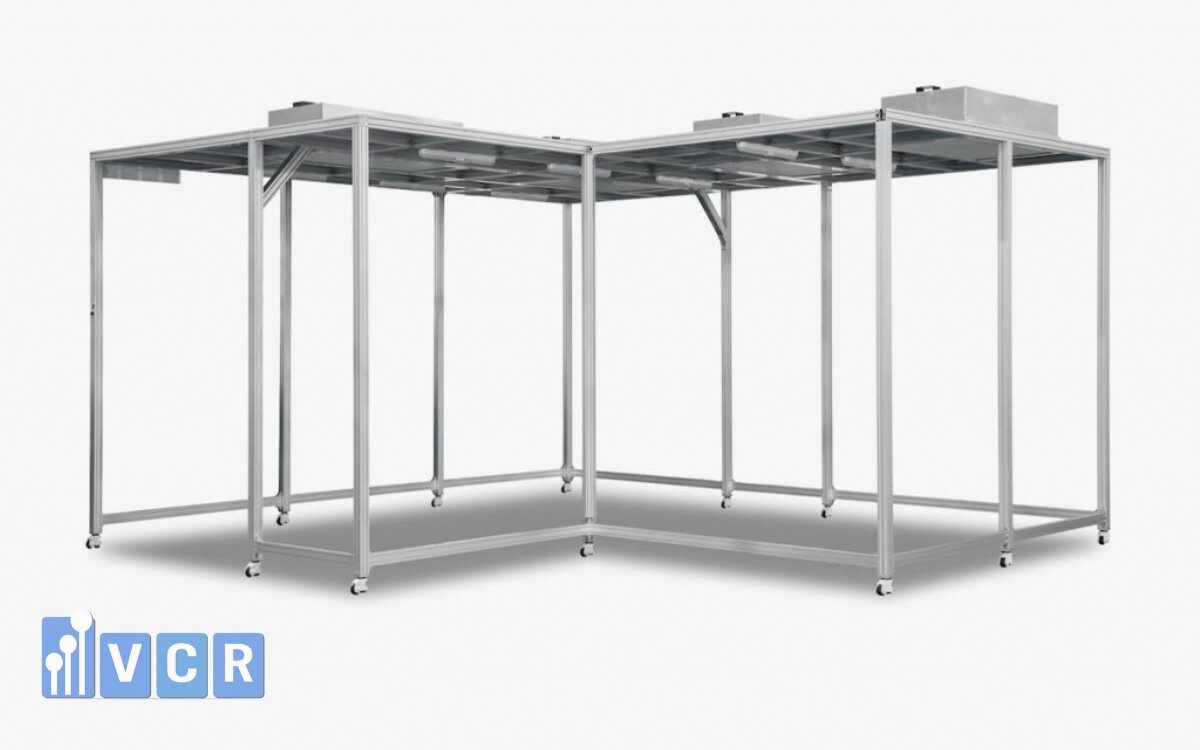

Clean Booth (Buồng sạch cục bộ) là một dạng phòng sạch mini, được thiết kế để tạo ra khu vực có cấp độ sạch ổn định ngay trong môi trường sản xuất bình thường. Thiết bị này sử dụng quạt lọc FFU (Fan Filter Unit) kết hợp với bộ lọc HEPA/ULPA để lọc sạch bụi siêu mịn trong không khí, sau đó tuần hoàn không khí sạch theo luồng thẳng đứng hoặc tầng.
Cấu tạo cơ bản của một Clean Booth:
- Khung: thường bằng inox 304 hoặc nhôm định hình.
- Vách ngăn: dùng rèm nhựa PVC mềm hoặc tấm mica/PC.
- Hệ thống lọc: gồm lọc sơ cấp - trung gian - HEPA hoặc ULPA.
- Quạt FFU: cung cấp áp lực và lưu lượng khí ổn định.
- Đèn LED và bảng điều khiển: tích hợp tùy chọn theo yêu cầu.
Vì sao nhà máy điện tử cần sử dụng Clean Booth?
Trong ngành sản xuất điện tử, đặc biệt là các công đoạn lắp ráp SMT, kiểm tra BGA, đóng gói linh kiện, sự hiện diện của bụi mịn hoặc nhiễm tĩnh điện có thể gây hỏng hóc hoặc làm giảm tỷ lệ đạt chuẩn. Clean Booth giúp:
- Kiểm soát bụi mịn (PM0.3-PM10) hiệu quả tại khu vực thao tác.
- Giảm nguy cơ nhiễm tĩnh điện cho sản phẩm vi mạch nhạy cảm.
- Bảo vệ linh kiện điện tử trong suốt quá trình lắp ráp - kiểm tra.
- Dễ triển khai cục bộ tại các vị trí cần độ sạch cao, mà không cần đầu tư toàn bộ phòng sạch kín.
- Tối ưu chi phí đầu tư cho nhà máy vừa và nhỏ, hoặc các dây chuyền cần mở rộng linh hoạt.
Clean Booth không chỉ là giải pháp lọc khí, mà còn là tuyến phòng thủ đầu tiên giúp duy trì chất lượng sản phẩm điện tử trong môi trường sản xuất hiện đại.
Xem thêm: Clean Booth & Trí tuệ nhân tạo (AI) – Kết hợp giúp tăng hiệu suất sản xuất thực phẩm
2. Phân loại & Bảng giá Clean Booth cho nhà máy điện tử (2025)
Clean Booth là giải pháp tạo môi trường sạch cục bộ, được sử dụng phổ biến trong các nhà máy điện tử để bảo vệ linh kiện, kiểm soát bụi và ngăn nhiễm tĩnh điện trong quá trình sản xuất SMT, BGA, kiểm tra - đóng gói.
Dưới đây là các loại Clean Booth phổ biến nhất theo cấp độ sạch và bảng giá tham khảo cập nhật 2025:
|
Mẫu Clean Booth |
Cấp độ sạch (ISO) |
Ứng dụng thực tế |
Đặc điểm nổi bật |
Giá tham khảo (VNĐ) |
|
Class 100 |
ISO Class 5 |
Lắp ráp linh kiện vi mô, wafer |
Kín khí hoàn toàn, khung inox, tích hợp tủ điều khiển |
từ 125.000.000 |
|
Class 1000 |
ISO Class 6 |
Kiểm tra chất lượng - đóng gói |
Rèm nhựa mềm, khung nhôm định hình chắc chắn |
từ 85.000.000 |
|
Class 10000 |
ISO Class 7 |
Thao tác nhẹ - khu vực đệm trước SMT |
Thiết kế modular, cửa lùa, dễ thi công |
từ 69.000.000 |
|
Class 100000 |
ISO Class 8 |
Kho linh kiện, bảo vệ vật tư sơ chế |
Cấu trúc đơn giản, tiết kiệm chi phí, lắp đặt linh hoạt |
từ 55.000.000 |
Lưu ý:
- Giá đã bao gồm FFU, lọc HEPA, khung nhôm/inox, LED Panel.
- Chưa bao gồm phí vận chuyển, lắp đặt và thiết kế theo yêu cầu.
- Có thể tùy chỉnh số lượng FFU, vật liệu khung (inox 304 hoặc nhôm định hình) và diện tích theo bản vẽ thực tế.
3. Các yếu tố ảnh hưởng đến giá Clean Booth
Giá thành của một Clean Booth không cố định, mà phụ thuộc vào nhiều yếu tố kỹ thuật và thực tế triển khai tại nhà máy. Dưới đây là 5 yếu tố quan trọng nhất bạn cần lưu ý khi lập ngân sách đầu tư:
1. Kích thước theo yêu cầu (custom size)
- Diện tích và chiều cao Clean Booth ảnh hưởng trực tiếp đến số lượng FFU, vật liệu khung và thời gian thi công.
- Các dự án yêu cầu layout đặc thù (chữ L, hình chữ nhật dài, có cửa phụ…) sẽ cần tính riêng về chi phí lắp ráp và cấu kiện.
2. Loại FFU sử dụng
- FFU tích hợp lọc HEPA H13 là lựa chọn tiêu chuẩn trong ngành điện tử.
- Với các yêu cầu siêu sạch (ISO 5 - ISO 6), có thể nâng cấp lên lọc ULPA H14, kéo theo chi phí cao hơn 20-30%.
- Ngoài ra, yếu tố lưu lượng gió, độ ồn, hãng FFU (thường, Panasonic, EBM...) cũng tác động đến giá.
3. Vật liệu khung cấu tạo
- Khung inox 304: độ bền cao, không gỉ, dễ vệ sinh - giá cao nhất.
- Khung nhôm định hình: nhẹ, linh hoạt, dễ lắp đặt - phổ biến nhất.
- Khung sắt sơn tĩnh điện: chi phí thấp, phù hợp khu vực kho phụ trợ.
4. Số lượng đặt hàng
- Giá lẻ (1-2 bộ): áp dụng mức giá niêm yết, ít chiết khấu.
- Đặt theo lô (5-10 bộ) hoặc theo dự án trọn gói: VCR hỗ trợ giá tốt, kèm ưu đãi vận chuyển - lắp đặt miễn phí.
5. Tiêu chuẩn kỹ thuật - kiểm định
- Mức giá sẽ khác nhau tùy theo cấp độ sạch: ISO 5, ISO 6, ISO 7 hay ISO 8.
- Dự án yêu cầu kiểm định độc lập (đếm hạt bụi, đo áp suất…) sẽ cần chi phí phụ cho thiết bị test và nhân sự.
Xem thêm: Ứng dụng Clean Booth trong ngành thực phẩm & đồ uống
4. Vì sao nên chọn Clean Booth của VCR?
Với hơn 10 năm kinh nghiệm trong lĩnh vực phòng sạch tại Việt Nam, VCR - Thiết Bị Phòng Sạch không chỉ cung cấp Clean Booth tiêu chuẩn, mà còn tư vấn, thiết kế và sản xuất theo yêu cầu đặc thù của từng nhà máy điện tử.
Dưới đây là lý do hàng trăm khách hàng trong ngành điện tử đã tin chọn Clean Booth của VCR:
Thiết kế theo layout thực tế
- VCR khảo sát tận nơi và đề xuất sơ đồ bố trí Clean Booth phù hợp với dây chuyền sản xuất, diện tích nhà xưởng và cấp độ sạch mong muốn.
- Hỗ trợ bản vẽ 2D/3D và mô phỏng dòng khí để tối ưu hiệu suất lọc.
Cấu trúc linh hoạt, dễ mở rộng
- Clean Booth của VCR sử dụng khung nhôm định hình hoặc inox, có thể tháo lắp dễ dàng, phù hợp với môi trường có thay đổi bố trí liên tục.
- Hệ thống FFU có thể tăng/giảm số lượng mà không cần thay đổi toàn bộ kết cấu.
Sản phẩm đạt chuẩn kỹ thuật
- Lọc HEPA H13 - ULPA H14 chính hãng, kiểm định trước khi xuất xưởng.
- Đáp ứng các cấp độ sạch từ ISO Class 5 đến Class 8.
- Có thể tích hợp thêm ESD control, đèn UV, cảm biến áp suất hoặc ionizer tùy yêu cầu.
Dịch vụ trọn gói - bảo hành đầy đủ
- VCR cung cấp giải pháp “từ A đến Z”: thiết kế - sản xuất - vận chuyển - lắp đặt - kiểm tra hạt bụi - đào tạo vận hành.
- Bảo hành sản phẩm 12 tháng, có hỗ trợ bảo trì định kỳ theo yêu cầu.
Xem thêm:Những kiến thức cần biết về FFU cho Clean Booth
5. FAQ - Câu hỏi thường gặp về Clean Booth trong nhà máy điện tử
Clean Booth có cần giấy kiểm định ISO không?
→ Tùy thuộc vào yêu cầu của từng dự án. Một số khách hàng chỉ cần cấp độ sạch nội bộ, nhưng các nhà máy điện tử sản xuất cho thị trường quốc tế thường yêu cầu tuân thủ ISO 14644.
VCR có thể hỗ trợ test hạt bụi, đo áp suất, cấp chứng nhận sạch phòng theo chuẩn ISO khi có yêu cầu.
Tôi cần lắp Clean Booth cho line SMT dài 6m thì cần bao nhiêu FFU?
→ Trung bình, mỗi 1 - 1.5 mét chiều dài cần 1 FFU để đảm bảo lưu lượng khí ổn định và duy trì cấp độ sạch yêu cầu.
VCR sẽ tính toán số lượng FFU cụ thể dựa trên chiều cao, không gian thao tác và yêu cầu sạch của từng công đoạn.
Clean Booth có thể thay lọc định kỳ được không?
→ Có. Hệ thống FFU trong Clean Booth được thiết kế để dễ dàng thay thế bộ lọc HEPA và Pre-filter định kỳ.
Thời gian khuyến nghị:
- Pre-filter: thay sau 3-6 tháng
- HEPA filter: thay sau 12-18 tháng hoặc theo chỉ số áp suất
VCR cung cấp đầy đủ linh kiện thay thế chính hãng và dịch vụ bảo trì định kỳ tại nhà máy.
Xem thêm: Tiêu chuẩn Kiểm tra & Đánh giá Clean Booth
6. Bạn cần báo giá Clean Booth chính xác cho nhà máy điện tử?
Bạn đang tìm giải pháp tạo môi trường sạch tại line SMT, kiểm tra BGA hoặc kho linh kiện?
Cần thiết kế Clean Booth theo kích thước riêng và đạt chuẩn ISO 14644?
Đừng đoán - hãy để VCR tư vấn chính xác dựa trên layout thực tế của bạn!
